一、執行標準：采用企業標準

二、電纜特性：

1、額定電壓U0/U：0.6/1kv

2、電纜允許工作溫度范圍：-60℃~+180℃；

3、短路時（最長持續不超過5S）電纜導體的最高溫度不超過250℃。

4、電纜敷設溫度應不低于-20℃。

5、電纜敷設時的最小彎曲半徑規定如下：

單芯電纜：其彎曲半徑不小于電纜外徑的15D；

三芯電纜：其彎曲半徑不小于電纜外徑的12D。

（D=電纜外徑）

三、電纜型號   天長市時豐電氣有限公司www.hstieta.cn

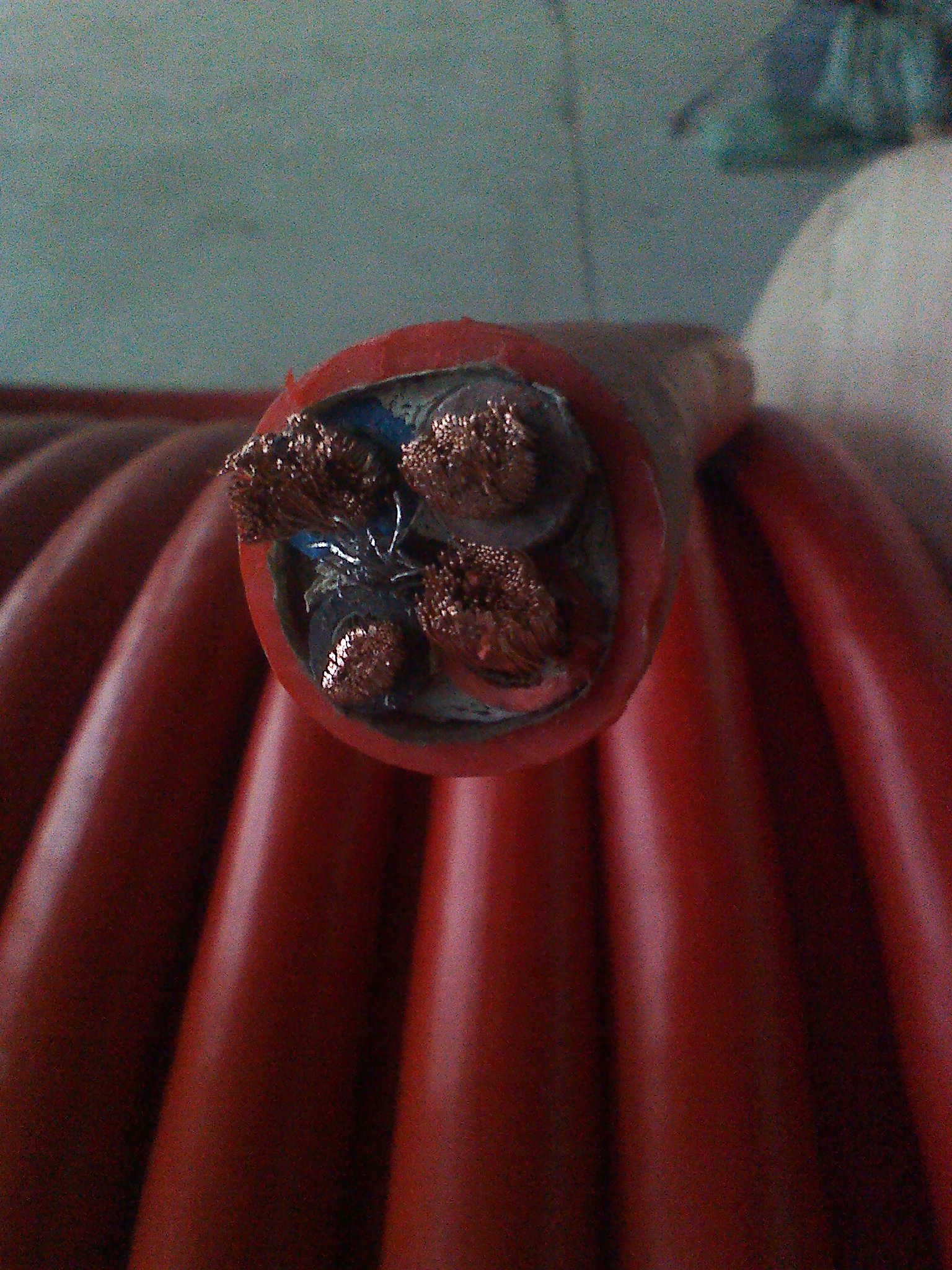

硅橡膠（阻燃）電力電纜型號名稱 ：

（ZR）-HGG

硅橡膠絕緣硅橡膠護套（阻燃）電力軟電纜

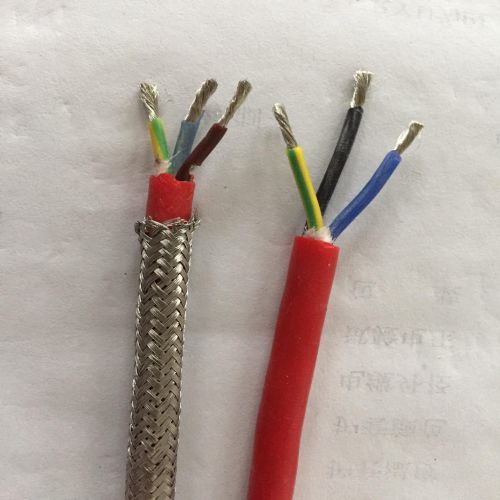

（ZR）-HGGP

硅橡膠絕緣硅橡膠護套銅絲編織屏蔽（阻燃）電力軟電纜

（ZR）-HGGP2

硅橡膠絕緣硅橡膠護套銅帶繞包屏蔽（阻燃）電力軟電纜

（ZR）-HGVF

硅橡膠絕緣丁睛聚氯乙烯護套（阻燃）電力軟電纜

（ZR）-HGVFP

硅橡膠絕緣丁睛聚氯乙烯護套銅絲編織屏蔽（阻燃）電力軟電纜

（ZR）-HGVF22

硅橡膠絕緣丁睛聚氯乙烯護套鋼帶鎧裝（阻燃）電力軟電纜

（ZR）-HGVFP2

硅橡膠絕緣丁睛聚氯乙烯護套銅帶繞包屏蔽（阻燃）電力軟電纜

1、成品電纜導體20℃時直流電阻：應滿足GB/T3956標準要求，成品電纜導電線芯的直流電阻，換算到電纜長度為1m，標稱截面為1mm2和溫度為20℃時，銅芯線芯應不大于0.0184歐

2、成品電纜絕緣線芯的絕緣電阻：成品電纜絕緣線芯的絕緣電阻，換算到電纜長度為1km和溫度為20℃時，導電線芯截面在50mm2及以下的應不小于50兆歐，70-185mm2的應不小于35兆歐

3、成品電纜應經受工頻交流試驗電壓3KV、5min電壓試驗，絕緣無擊穿。
