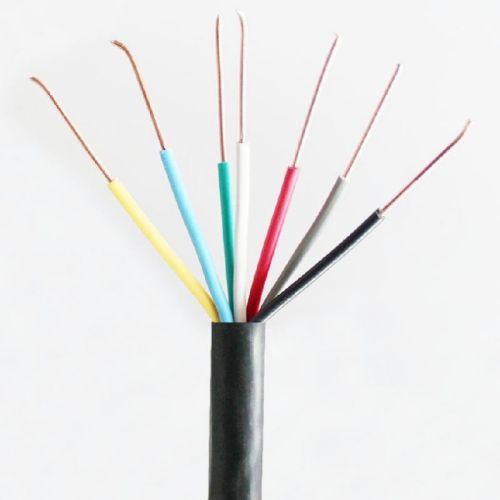

一、型號及應用
| 型號 | 名 稱 | 主要使用范圍 |
| KVV | 銅芯聚氯乙烯絕緣氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道固定場合 |
| ZR-KVV | 銅芯聚氯乙烯絕緣氯乙烯護套編織屏蔽控制軟電纜 | 敷設有阻燃要求的室內，電纜溝，管道等固定場合 |
二、電纜結構圖
 |  | |
|
1、導體 2、絕緣層 3、包帶 |
4、墊層 5、銅帶屏蔽 6、外護層 |
天長市時豐電氣有限公司www.hstieta.cn
三、電纜結構尺寸及性能
KVV、ZR-KVV：450/750V銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
|
芯數×標稱 截面(mm2) | 絕緣厚度 | 護套標稱厚度 | 平均外徑mm |
70℃絕緣最小 電阻(MΩ．Km) |
20℃導體最大直流 電阻(MΩ．Km) | 近似重量 | |
| 下限 | 上限 | ||||||
|
2*0.75 2*1.0 2*1.5 2*2.5 2 4 2*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.2 1.2 1.2 1.2 1.2 1.2 |
6.4 6.8 7.6 8.6 9.6 10.5 |
8.0 8.4 9.4 10.5 11.5 12.5 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
59 67 86 120 167 220 |
|
3*0.75 3*1.0 3*1.5 3*2.5 3*4 3*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.2 1.2 1.2 1.2 1.2 1.5 |
6.8 7.0 8.0 9.2 10.0 11.5 |
8.4 8.8 9.8 11.0 12.5 14.0 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
71 82 108 154 210 310 |
|
4*0.75 4*1.0 4*1.5 4*2.5 4*4 4*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.2 1.2 1.2 1.2 1.5 1.5 |
7.2 7.6 8.6 10.0 11.5 12.5 |
9.0 9.4 10.5 12.0 14.0 15.0 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
846 100 132 193 315 413 |
|
5*0.75 5*1.0 5*1.5 5*2.5 5*4 5*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.2 1.2 1.2 1.5 1.5 1.5 |
7.8 8.2 9.4 11.5 12.5 14.0 |
9.6 10.0 11.5 14.0 15.0 16.5 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
99 116 154 243 383 505 |
|
7*0.75 7*1.0 7*1.5 7*2.5 7*4 7*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.2 1.2 1.2 1.5 1.5 1.5 |
8.4 9.0 10.0 12.5 13.5 15.0 |
10.5 11.0 12.5 15.0 16.5 18.0 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
123 146 196 211 473 652 |
|
8*0.75 8*1.0 8*1.5 8*2.5 8*4 8*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.2 1.2 1.5 1.5 1.5 1.7 |
9.4 10.0 12.0 14.0 15.5 17.5 |
11.5 12.0 14.5 16.5 18.0 20.0 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
142 1168 243 360 545 748 |
|
10*0.75 10*1.0 10*1.5 10*2.5 10*4 10*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.2 1.5 1.5 1.5 1.7 1.7 |
10.5 11.5 13.5 15.5 18.0 19.5 |
12.5 14.0 16.0 18.5 20.5 22.5 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
187 221 296 440 721 956 |
|
12*0.75 12*1.0 12*1.5 12*2.5 12*4 12*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.5 1.5 1.5 1.5 1.7 1.7 |
11.5 12.0 14.0 16.0 18.5 20.5 |
13.5 14.5 16.5 19.0 21.5 23.5 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
211 250 338 507 825 1026 |
|
14*0.75 14*1.0 14*1.5 14*2.5 14*4 14*6 |
0.6 0.6 0.7 0.8 0.8 0.8 |
1.5 1.5 1.5 1.5 1.7 1.7 |
12.0 12.5 14.5 17.0 19.5 21.5 |
14.5 15.0 17.0 19.5 22.5 24.5 |
0.012 0.011 0.011 0.010 0.0085 0.0070 |
24.5 18.1 12.1 7.41 4.61 3.08 |
238 328 384 579 959 1246 |
|
16*0.75 16*1.0 16*1.5 16*2.5 |
0.6 0.6 0.7 0.8 |
1.5 1.5 1.5 1.7 |
12.5 13.0 15.0 18.0 |
15.0 15.5 18.0 21.0 |
0.012 0.011 0.011 0.010 |
24.5 18.1 12.1 7.41 |
2268 315 427 664 |
|
19*0.75 19*1.0 19*1.5 19*2.5 |
0.6 0.6 0.7 0.8 |
1.5 1.5 1.5 1.7 |
13.0 14.0 16.0 19.0 |
15.5 16.5 19.0 22.0 |
0.012 0.011 0.011 0.01 |
24.5 18.1 12.1 7.41 |
299 359 490 765 |
|
24*0.75 24*1.0 24*1.5 24*2.5 |
0.6 0.6 0.7 0.8 |
1.5 1.5 1.7 1.7 |
15.0 16.0 19.0 22.5 |
18.0 19.0 22.0 25.5 |
0.012 0.011 0.011 0.010 |
24.5 18.1 12.1 7.41 |
373 447 632 961 |
|
27*0.75 27*1.0 27*1.5 27 2.5 |
0.6 0.6 0.7 0.8 |
1.5 1.5 1.7 1.7 |
15.5 16.5 19.5 23.0 |
18.0 19.0 22.5 26.0 |
0.012 0.011 0.011 0.010 |
24.5 18.1 12.1 7.41 |
407 491 694 1061 |
|
30*0.75 30*1.0 30*1.5 30*2.5 |
0.6 0.6 0.7 0.8 |
1.5 1.7 1.7 1.7 |
16.0 17.5 20.0 24.0 |
19.0 20.5 23.0 27.0 |
0.012 0.011 0.011 0.010 |
24.5 18.1 12.1 7.41 |
445 554 761 1167 |
|
37*0.75 37*1.0 37*1.5 37*2.5 |
0.6 0.6 0.7 0.8 |
1.7 1.7 1.7 1.7 |
17.5 18.5 21.5 25.5 |
20.5 21.5 25.0 29.0 |
0.012 0.011 0.011 0.010 |
24.5 18.1 12.1 7.41 |
544 658 908 1401 |
|
44*0.75 44*1.0 44*1.5 44 2.5 |
0.6 0.6 0.7 0.8 |
1.7 1.7 1.7 2.0 |
19.5 21.0 24.5 29.5 |
23.0 24.0 28.0 33.5 |
0.012 0.011 0.011 0.010 |
24.5 18.1 12.1 7.41 |
642 777 1074 1702 |
|
52*0.75 52*1.0 52*1.5 52*2.5 |
0.6 0.6 0.7 0.8 |
1.7 1.7 1.7 2.0 |
20.0 22.0 25.5 31.0 |
23.0 25.0 29.0 35.0 |
0.012 0.011 0.011 0.010 |
24.5 18.1 12.1 7.41 |
737 896 1243 1973 |
|
61*0.75 61*1.0 61*1.5 61*2.5 |
0.6 0.6 0.7 0.8 |
1.7 1.7 2.0 2.2 |
22.0 23.0 27.5 33.0 |
25.0 26.5 31.5 37.5 |
0.012 0.011 0.011 0.0100 |
24.5 18.1 12.1 7.41 |
843 1027 1468 2306 |
