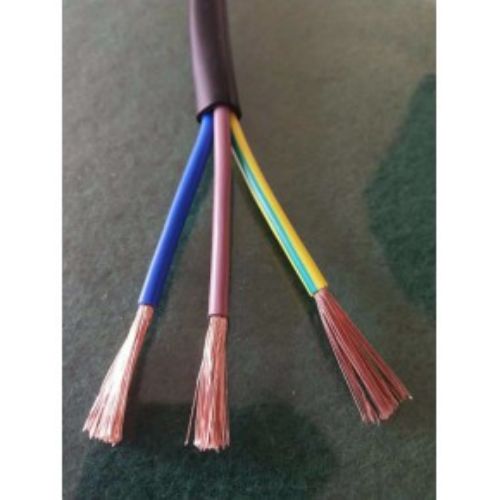

ZC-RVV 4x6銅芯電源用多芯阻燃軟電纜
額定電壓： 300/500V
產品顏色： 黑
護套材料： 阻燃聚氯乙烯
產品型號： ZC-RVV
屏蔽材質： 無
產品包裝： 盤裝/軟包
一、產品用途：
本產品主要適用于電信局（站）及其他高層建筑等電源的輸、配電系統中。
二、使用條件：
1）電纜額定工作電壓： 600/1000V.
2）電纜導體的長期工作溫度：70℃。
3）電纜敷設時環境溫度應不低于：0℃。
4）電纜最小彎曲半徑：非鎧裝電纜為電纜外徑的6倍。
三、型號名稱：
| 型 號 | 名 稱 | 適用范圍 |
| ZC-RVV | 銅芯阻燃聚氯乙烯絕緣聚氯乙烯護套軟電纜(阻燃電纜) | 架空、管道、室內、電纜溝 |
| 注：型號含義，ZC-阻燃等級； R-軟；V-聚氯乙烯絕緣；V-聚氯乙烯護套 天長市時豐電氣有限公司www.hstieta.cn | ||
四、規格范圍：
| 型 號 | 額定電壓/V | 芯 數 | 標稱截面/㎜² |
| ZC-RVV | 600/1000 | 2 | 6 |
五、20℃時導體最大直流電阻:
| 標稱截面/㎜² | 20℃時導體最大直流電阻/（Ω/km） | 標稱截面/㎜² | 20℃時導體最大直流電阻/（Ω/km） |
| 1.5 | 13.3 | 70 | 0.272 |
| 2.5 | 1.98 | 95 | 0.206 |
| 4 | 4.95 | 120 | 0.161 |
| 6 | 3.30 | 150 | 0.129 |
| 10 | 1.91 | 185 | 0.106 |
| 16 | 1.21 | 240 | 0.0801 |
| 25 | 0.780 | 300 | 0.0641 |
| 35 | 0.554 | 400 | 0.0495 |
| 50 | 0.386 | 500 | 0.0391 |
七、絕緣標稱厚度及70℃時最小絕緣電阻：
| 標稱截面/㎜² | 絕緣標稱厚度/㎜ | 70℃時導體最小絕緣電阻/（MΩ?km） | 標稱截面/㎜² | 絕緣標稱厚度/㎜ | 70℃時導體最小絕緣電阻/（MΩ?km） |
| 1.5 | 0.7 | 0.010 | 70 | 1.4 | 0.0032 |
| 2.5 | 0.8 | 0.009 | 95 | 1.6 | 0.0032 |
| 4 | 1.0 | 0.007 | 120 | 1.6 | 0.0029 |
| 6 | 1.0 | 0.006 | 150 | 1.8 | 0.0029 |
| 10 | 1.0 | 0.0056 | 185 | 2.0 | 0.0029 |
| 16 | 1.0 | 0.0046 | 240 | 2.2 | 0.0028 |
| 25 | 1.2 | 0.0044 | 300 | 2.4 | 0.0028 |
| 35 | 1.2 | 0.0038 | 400 | 2.6 | 0.0026 |
| 50 | 1.4 | 0.0037 | 500 | 2.8 | 0.0026 |
八、絕緣線芯色別：
|
芯數 | 色別 | ||
| 主線芯 | 第四芯 | 第五芯 | |
| 2 | 紅、淺藍 | —— | —— |
九、電纜護套：電纜護套優選為黑色；用戶對顏色有特殊要求時應單獨標注。
十、阻燃性能： 在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的特性。
十一、電氣性能：成品電纜的電氣性能應能經受3500V/5min不擊穿。
十二、訂貨及交貨要求：
1、訂貨要求：
每種型號、規格、色別電纜的最小起訂量應不小于100米，低于100米訂貨加收10%的短頭費。
2、交貨要求：
1）成品電纜的護套表面應有制造廠名，產品型號及額定電壓的連續標志，以m為單位的長度連續標志，標志應字跡清楚，容易辨認，耐擦；每根電纜出廠時應附有單獨產品出廠檢驗報告及合格證。
2）電纜的交貨長度應不小于100米，允許長度小于20米的短段電纜交貨，但其數量應不超過交貨總長度的10%。長度誤差不超過±0.5%。
3）根據雙方協議允許任何長度的電纜交貨。
