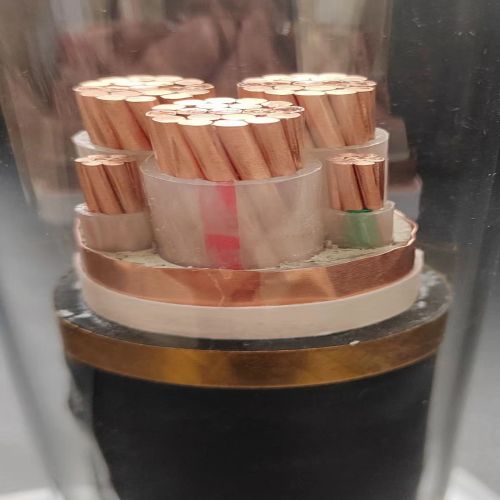

ZRA-YJV22-4x185交聯聚乙烯絕緣鋼帶鎧裝阻燃電纜

額定電壓： 0.6/1KV

產品顏色：黑

護套材料：阻燃聚氯乙烯

產品型號： ZRA-YJV22

屏蔽材質：無

產品包裝：盤裝/軟包

文章標簽：阻燃電纜鎧裝電纜

產品詳情

一、應用介紹

本產品適用于額定電壓35kV及以下交聯聚乙烯絕緣阻燃電力電纜適宜敷設在賓館、車站、化工、石油平臺、礦山、電站、地鐵、高層建筑等對電纜有阻燃要求的場所。

二、構示意圖

三、使用特性
1、敷設時的環境溫度不得低于0℃，電纜的落差不受限制。
2、電纜安裝時允許彎曲半徑：單芯無鎧裝電纜為20D，單芯有鎧裝電纜為15D；多芯無鎧裝電纜為15D，多芯有鎧裝電纜為12D。D為成品電纜外徑。
3、電纜導體的長期允許工作溫度為90℃，線芯短路是導體最高溫度（最長持續5s）不超過250℃。
四、型號規格

型　　　　　　　　號		名　稱
銅　　　芯	鋁　　　　芯	名　稱
ZR-YJV22 ZRA-YJV22 ZRB-YJV22 GZR-YJV22	ZR-YJLV22 ZRA-YJLV22 ZRB-YJLV22 GZR-YJLV22	交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜

2、電力阻燃電纜的規格天長市時豐電氣有限公司www.hstieta.cn

型　　　　號		芯數	額　　定　　電　　壓　kV
			0.6/1	1.8/3	3.6/6～ 6/6	6/10～8.7/10	8.7/15～ 12/20	18/20～ 26/35
			標　稱　截　面　mm2
ZR-YJV22 ZRA-YJV22 ZRB-YJV22 GZR-YJV22	ZR-YJLV22 ZRA-YJLV22 ZRB-YJLV22 GZR-YJLV22		4～500	10～500	25～500	25～500	35～400	50～400
注：1）單芯電纜鎧裝應采用非磁性材料或采用減少磁損耗結構。

五、產品性能

1、成品電纜的電氣性能符合GB/T 12706-2002標準要求。

2、成品電纜阻燃性能符合IEC 60332-3及GB/T 18380.3-2001標準中規定的A、B、C三類中任一類阻燃性能要求

3、成束電纜燃燒試驗如表

試驗項目	單位	性能要求
試驗等級	單位	A	B	C
供火時間	min	40	40	20
每米可燃材料總?cè)莘e	L/m	7	3.5	1.5
燃燒受影響部位長度	m	＜2.5

六、試驗

電纜的試驗項目和試驗方法，除符合GB/T 12706.1-2002中的第14章～19章的規定外，還應符合本標準表4的規定。

試驗項目		試驗類型	性能要求	試驗方法
阻燃特性	A類	T	電纜通過燃燒，炭化部分所到達的高度不超過2.5m。	GB/T 18380.3-2001
	B類
	C類
注：A類：試樣根數應使每米所含的非金屬材料的總體積為7L。 B類：試樣根數應使每米所含的非金屬材料的總體積為3.5L。 C類：試樣根數應使每米所含的非金屬材料的總體積為1.5L。

七、電纜交貨長度

1、成品電纜應成盤交貨，允許重量不超過80kg的短段電纜成圈包裝。

2、根據雙方協議，允許任何長度的電纜交貨。
